DC 접지검출시스템DC Ground Fault Detect System
개발기술개요
발전소 및 변전소에 사용되는 직류(DC) 공급 전원 계통의 접지 사고를 예방하기 위한 실시간 감시 시스템으로 크게 감시모듈과 통합관리를 위한 모니터링 시스템으로 구성되어 있다. 모니터링 시스템은 각 감시모듈과 연결되어 있고, 계측되고 연산 되는 모든 데이터를 취합하고, 취합된 데이터의 이력관리, 비교 분석, 상태 판정 및 경보 관리가 가능하다. 따라서 비접지방식을 이용하는 직류 전원 공급 선로의 지속적인 건전성 상태 관리가 가능하여 직류전원 제어계통의 안전 운전에 기여할 수 있다.
주요기능 및 특징
· 메인감시모듈 내의 계측용 진단 전원 모듈은 진단 전원을 시스템에 주기적으로 인가 · 각 감시모듈의 프로세서는 ARM Cortex-M7 기반의 빠른 MCU로 감시시스템과 통신 · DC 제어전원 선로에 설치되는 누설 전류 센싱 클램프(ZCT)는 개폐식 차폐형을 사용하여 감도 특성이 좋으며 기존 선로에도 활선 상태로 작업 가능 · 서버 PC와 LAN통신에 기반한 DC제어전원 선로의 절연저항 모니터링 및 경보 시스템
DC 접지검출장비 구성
기존 기술
+
- 단순히 누설 전류만 측정 - Rx 저항 수kΩ 이하 관리로 낮은 정밀도 - 실시간 감시만 가능
NEW TECHNOLOGY
=
- DC제어전원계통의 정전용량(Cx)과 - 100kΩ 이상의 절연 상태로 관리 가능 - 실시간 감시 및 데이터저장으로 이력관리 가능
DC 접지검출장비
- 검출 된 누설전류가 저항성인지 용량성인지를 명확히 구분할 수 있음 - 외부환경의 변화에 따른 DC배전선로의 변화를 직관적으로 관측 - 100kΩ 이상의 관리로 전체적인 안정성을 확보 - 이력관리를 통해 문제가 되는 DC배전선로 인지 가능

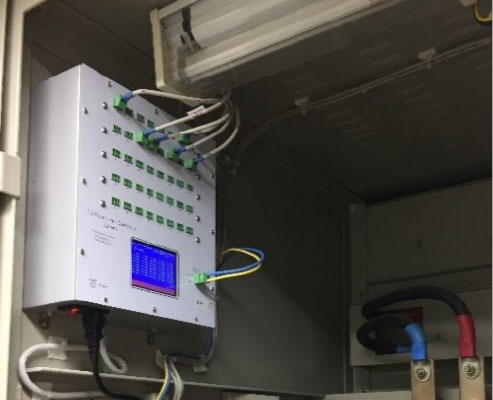

진단 전원 모듈 / 감시모듈
· 진단 전원 모듈 계측용 진단전원(Current Source)을 주기적으로 인가한다. · 감시모듈 ZCT로 구성된 미소전류 클램프를 통해 입력되는 각 선로의 누설 전류를 입력받아 이를 증폭하고 필터링하여 계측한다. · 감시모듈의 프로세서는 ARM Cortex-M7에 기반한 연산 모듈 채택으로 누설전류, 절연저항 및 정전용량의 실시간 고속 연산 처리가 가능하다.

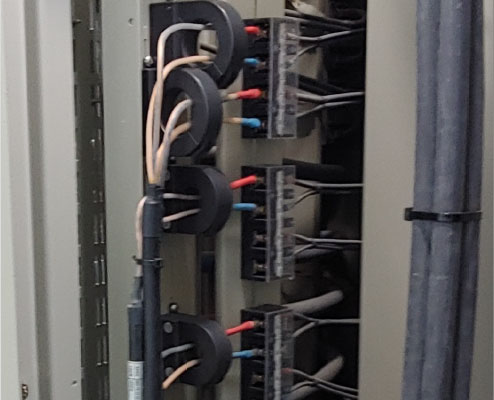

미소전류 센싱 모듈
· 센싱 모듈 양극성 Balanced pair의 신호 처리로 주변 노이즈에 의한 영향을 최소화 · 개폐식 ZCT로 구성된 미소전류 클램프를 사용함으로써 이미 설치된 선로에도 용이하게 설치

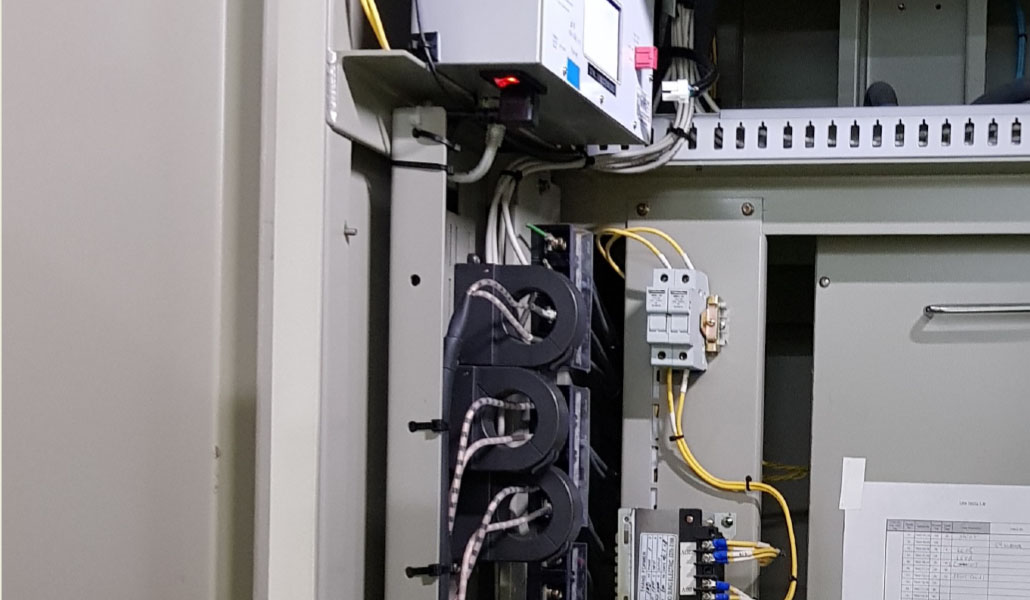

설치 사례

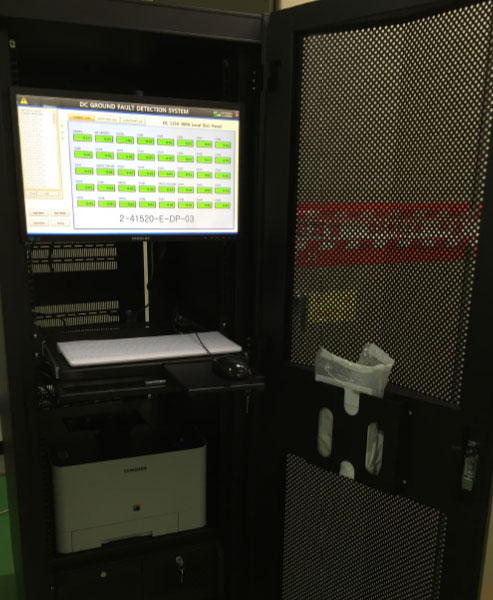

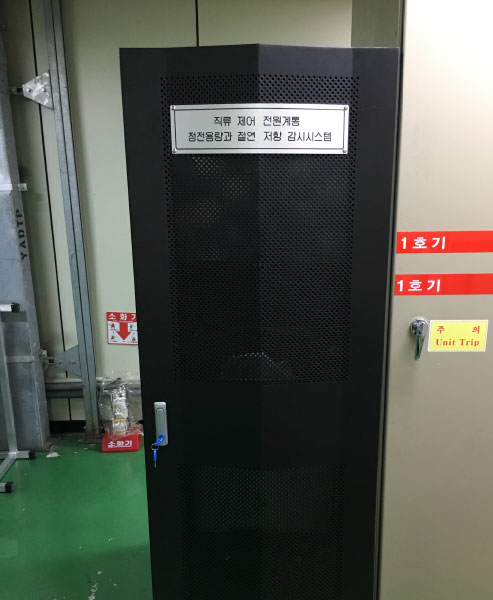

모니터링 및 경보 시스템
· 모니터링 시스템은 데이터 서버, 스위칭 허브, PC 및 모니터와 프린터로 구성되고 감시모듈과 통신으로 연결되어 계측,연산 되는 모든 데이터를 취합하고 통합 관리하는 장치이다.

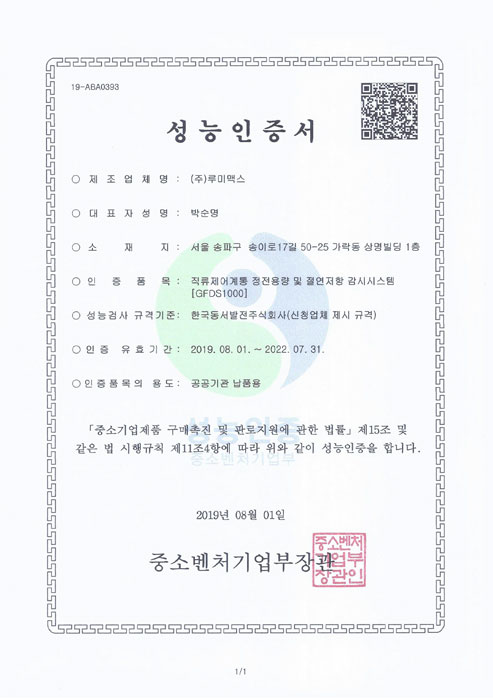

성능인증 제품 구매 혜택
