포터블 직류접지 검출장비Portable DC Ground Fault Detector
혁신명 : 발전사고방지 휴대용 직류접지 검출장비
직류제어전원의 접지 현상으로 인한 불시 정지 및 정비문제를 해결하기 위해 고안 되었으며 DSP 설계로 직류제어 라인의 누설전류는 물론 절연저항 검출 및 정전용량도 도출하여 보여준다. 기본구성은 진단전원을 발생하는 신호발생기와 미소 전류 클램프를 통해 미소 전류를 감지하고 값을 보여주는 신호검출기로 구성되어 있으며 현장에서 간편하게 휴대 하면서 검사를 할 수 있는 장점이 있다.

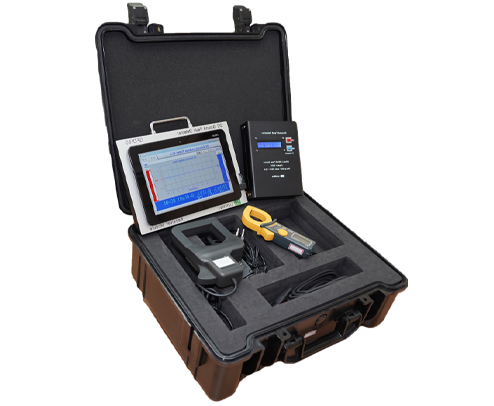

DC 접지검출장비 구성

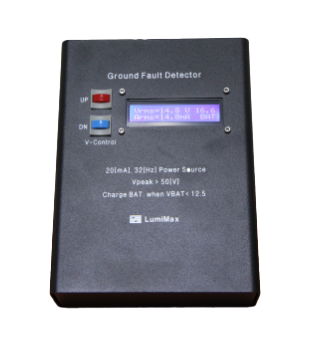

신호발생기
LCD 표시창에 출력전압과 출력전류, 배터리 전압을 실시간으로 표시한다. 220V/충전겸용(14.8V 2400mA, Li-ion 배터리)을 사용하여 휴대가 용이하고, 배터리 전압이 12V 이하일 경우 자동으로 전원을 차단하여 과방전으로 인한 배터리 손상을 방지한다.

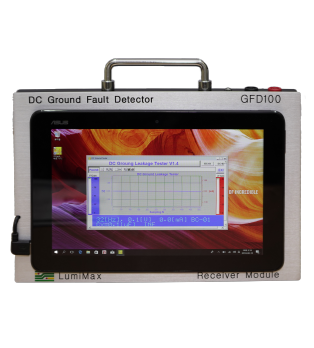

신호검출기
- 미소전류 클램프를 이용해 전류를 검출하고 전압 프로브로 전압을 검출한다. - 수신부에 다단계의 대역통과필터를 적용해 32Hz 이외의 노이즈를 제거하고, 전압/전류 신호의 Group Delay를 동일하게 처리한다. - 측정된 전압,전류값의 위상차를 이용하여 Cx, Rx 병렬등가회로의 정수를 계산하고 USB를 통해 모니터에 Display한다.

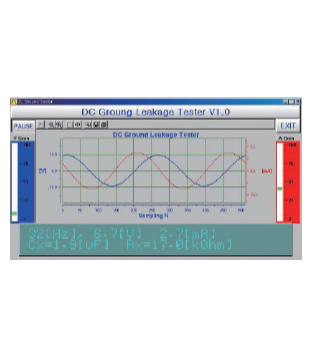

신호검출 소프트웨어
미소전류 클램프와 전압 프로브에 의해 검출된 전류와 전압을 멀티 BPF를 적용하여 노이즈를 제거한 신호를 동일한 Group Delay로 처리하고 측정된 파형의 위상차를 이용하여 Cx, Rx 병렬 등가 회로의 정수를 계산하고 USB 전송을 통해 모니터에 파형을 디스플레이 한다.
혁신제품 구매 혜택
1. 수의계약 근거
혁신제품은 수의계약을 통해 구매할 수 있음 * 법적 근거 : 「국가계약법 시행령」 제26조 제1항 제5호 사목「지방계약법 시행령」 제25조 제1항 제8호 다 · 지목
2. 구매 면책
혁신제품을 구매한 수요기관의 구매책임자는 고의나 중대한 과실이 입증되지 아니하면 그 제품의 구매로 생긴 손실에 대하여 책임을 지지 않음 * 법적 근거 : 「조달사업에 관한 법률」 제27조 제4항
3. 기관평가 반영
기관별 총 물품구매액의 1.6%(지자체 0.8%)를 혁신제품 구매에 활용하고 실제 구매실적을 기관평가에 반영 * 혁신구매액 인정범위 : 혁신제품 구매액 + 기타혁신구매(경진대회 · 공모사업 상금 및 공공부문 R&D 결과물구매액 등)
|
