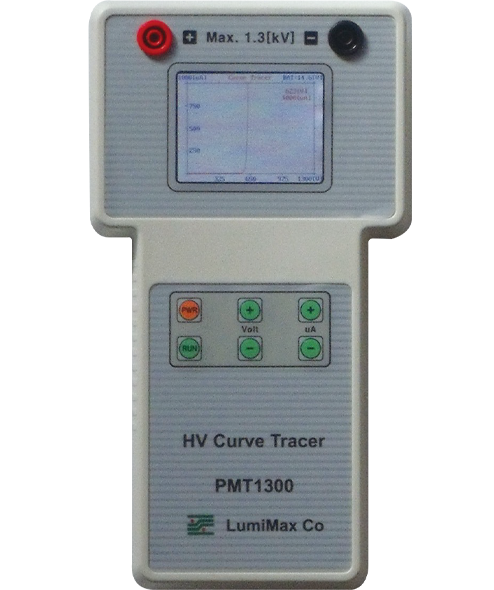

고전압 커브트레이서HV Curve Tracer

제품개요

전력변환설비(Battery, Charger, Rectifier, UPS, AVR, Driver, Excitor, SMC, Heater, IGBT Stack, Converter, Inverter) 가동되는 공장, 발전소, 풍력, 태양광설비, 대규모 산업현장에서는 전력소자가 많이 사용되고 있고, 전기기기의 전원부에 내장되어 기기를 보호하기 위한 배리스터, 다이오드가 과전압 보호 목적으로 많이 사용되고 있다. 이러한 전력소자 및 배리스터 등을 현장에서 소자에 스트레스를 주지 않고 용이하게 진단하도록 개발된 것이 HV Curve Tracer이다.

진단가능 전력소자

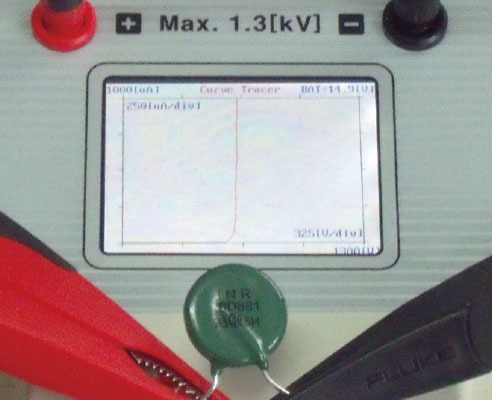

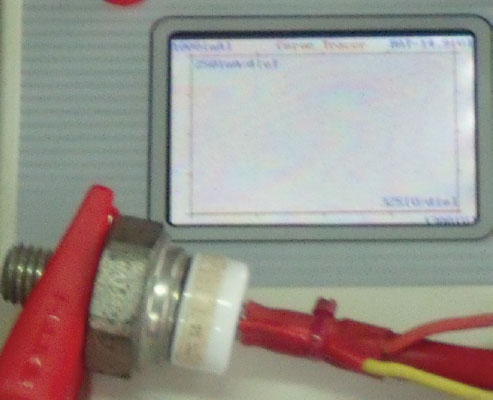

SCR, Diode, Zener, IGBT, TRIAC, MOSFET, Transistor, Varistor, ZNR, CNR, TVSS, DIAC 등이 있으며 1300V이하에 전압 대 누설전류를 관측하여 I-V 특성곡선을 보여준다.

전력소자는 비선형소자이므로 I-V특성곡선으로 열화정도를 판단하여야 한다.

제품 특징

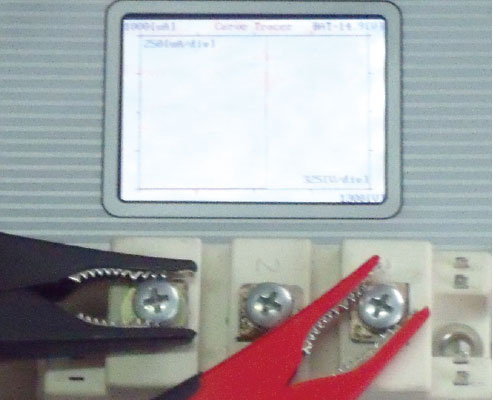

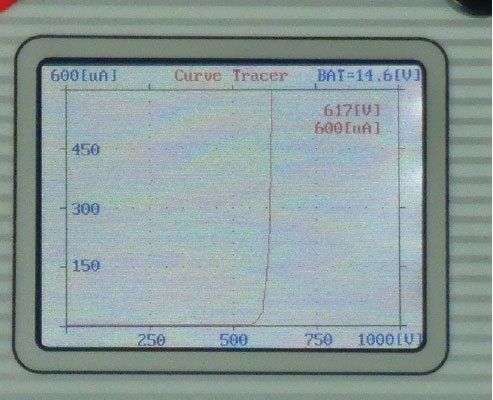

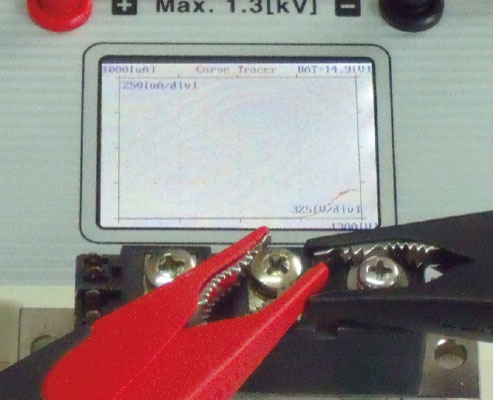

· Curve Trace 기능에 의한 소자 I-V 특성곡선확인

· 진단대상소자 소손방지 기능(전류설정)

· 간단한 조작으로 전압설정 및 진단

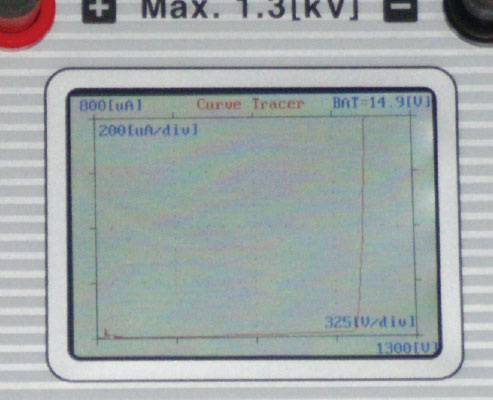

· Breakover 전압, 전류 표시

· 전력소자, 비선형소자 양부의 빠른 확인

· 리듐이온밧데리내장 휴대간편

전력변환 시스템

인버터, Cyclo converter, DC Driver, Battery Charger, AVR, UPS, Exciter 등
